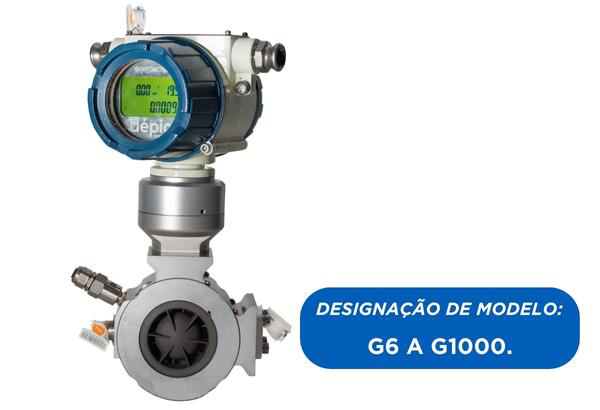

Quantômetro
O TBQSE Quantômetro é um medidor de gás de Turbina que registra o volume operacional com um index eletrônico de nove dígitos. O fluxo do gás a ser medido ativa os rotores da turbina do medidor. O fluxo é afunilado por uma seção cruzado, acelerado e direcionado para o rotor de alumínio.
O número de rotações é proporcional ao volume de gás medido, e a frequência das rotações é proporcional à vazão real.
Descrição
- Designações de G 10 a G 1000
- Vazões de 16 a 1600 m3/h
- Tamanhos nominais de DN25 (1 “) a DN150 (6”)
- Classe de Pressão PN 16 e ANSI 150
- Range de Medição de 1:10 e 1:20
- Corpo do Medidor Feito em Alumínio Anodizado de alta resistência
- Livre de Manutenção com rolamentos lubrificados permanentemente
- Lubrificação manual com bomba de óleo como opcional
- Index Eletrônico feito em Alumínio
- Bateria de Lithium com vida útil em condições normais de 5 anos, com opcional de fonte externa integrada
- Corretor de Volume Eletrônico Integral (AGA NX-19) e valores fixos como opcional
- Passível de conexão em sensores externos de temperatura e pressão
- Opcionais de Comunicação: Interface serial RS 485, Mod bus, M-Bus, 4 a 20mA output analógico, saída pulsada em alta ou baixa frequência, inputs de pressão e temperatura
- Index Giratório (180°)
- Parametrização via software (HMI)
- Trecho reto à jusante recomendado≥3DN e à montante≥ 2DN
- Posição de montagem vertical e horizontal
- Aprovações de acordo com PED (PED 2014/68/EU)
- ATEX / IECEx Ex-Zone 0; Ex ia IIC T4 Ga
